铜包钢接地圆线分为软态与硬态两种,前者采用转盘成轴包装,一般100米/盘,硬态线为直线,一般6米/根。
单根铜包钢接地圆线是我公司采用电镀、连铸等工艺制作的新型接地体,采用最先进的工艺将纯度99.9%铜覆盖至特制钢芯表面制成,导电性能与同等直径铜棒相同,但造价远低于纯铜,防腐性能远胜于镀锌钢材,具有导电性能好,低电阻、防腐性能优越、运输方便、施工方便、施工效率高等诸多优点,是替代圆钢、角钢、镀锌扁钢等传统接地材料的最佳选择。
铜包钢圆线产品特点
1.集肤效应原理,其导电性与纯铜线相当,良好的导电性便于超大电流(例如雷电流、发生事故的短路电流等)的传输扩散;
2.成捆、成轴包装、便于运输、装卸方便;

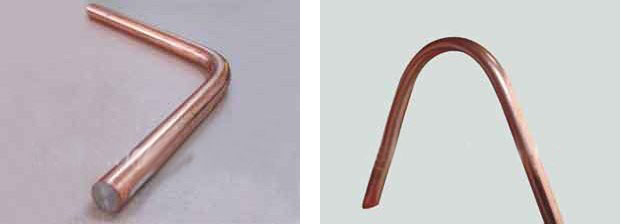

3.采取特殊热处理,可制成软态、大长度、大量减少直线连接点,减少地网自身电阻,有效降低地网劣化隐患;
4.防腐蚀性能优越,寿命长达50年;
5.可采用电镀、连铸等不同工艺制造,按照用户需求制作电镀铜包钢接地圆线和连铸铜包钢接地圆线。

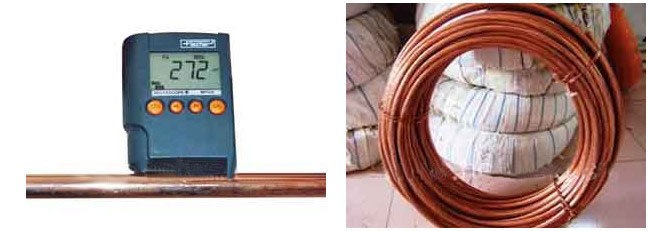

铜包钢圆线制造工艺是采用电镀工艺,电气性能极佳,表层紫铜材料优良的导电特性,使其自身电阻值远远低于常规材料。防腐蚀性优越独特,由于铜钢结合界面采用高温熔接,所以结合面不会出现残留物,不会出现腐蚀现象;表面铜层较厚(平均厚度大于等于0.254mm)耐腐蚀性强,使用寿命长于 50 年,可以大大的减轻检修劳动强度。该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地防雷。常用作屋顶女儿墙防雷带和垂直接地引上、引下线、水平接地极连接等.
铜包钢圆线产品用途

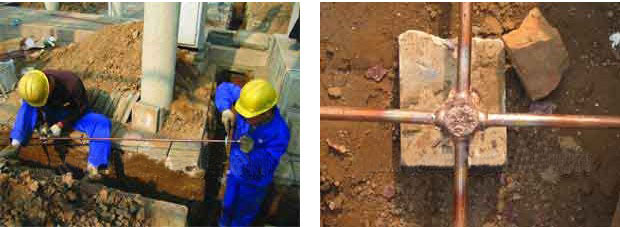

适用于一般环境和潮湿、盐碱、酸性土壤极产生化学腐蚀介质的特殊环境等高要求的工作接地、保护接地、防雷接地、防静电接地的水平接地体。电镀铜包钢的机械性能更为卓越,连铸铜包钢的防腐性能更为优越,建议对于腐蚀情况较为严重者,且受机械应力要求不高者使用连铸铜包钢接地圆线(例:极酸环境中的水平接地极),请根据具体情况采用不同种类的接地圆线。
铜包钢圆线产品规格
型号规格 |
直径(mm) |
单根单位包装 |
盘式单位包装 |
JHY-HX10 |
10 |
6m/根 |
100m/盘 |
JHY-HX12 |
12 |
6m/根 |
100m/盘 |
JHY-HX12.7 |
12.7 |
6m/根 |
100m/盘 |
JHY-HX13.3 |
13.3 |
6m/根 |
100m/盘 |
JHY-HX14 |
14 |
6m/根 |
100m/盘 |
JHY-HX16 |
16 |
6m/根 |
100m/盘 |
JHY-HX17.2 |
17.2 |
6m/根 |
100m/盘 |
JHY-HX20 |
20 |
6m/根 |
100m/盘 |
