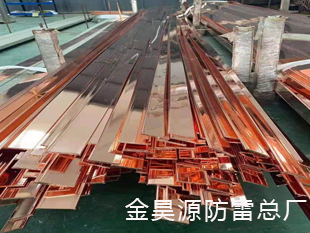

铜覆钢扁钢接地干线

产品名称:

产品描述:

铜覆钢扁钢接地干线

铜包钢扁钢一般应用于防雷地网组建,根据图纸电阻率要求可实现并排多跟配合垂直接地体组成防雷接地泄流电网。也可作为引上或引下线使用,用途广泛实现不同防雷接地工程使用。铜包钢扁线广泛应用高频同轴电缆、网络通信、电气化铁路、铁路轻轨、电力和石化系统的接地线等。

详细介绍:

 铜覆钢扁钢简介

镀铜扁钢是一种新型双金属复合材料,它既有钢的高强度,优异的弹性,较大的热阻和高导磁性,又有铜较好的导电性能和优良的抗腐蚀性能,市面上的镀铜钢产品,一般有三种工艺,一种是电镀,一种是包铜,还有一种是水平连铸,水平连铸成本非常高,一般用于接地的镀铜钢产品都不采用这种工艺。镀铜扁钢作为设备接地引下线、地网水平接地导体、电缆沟及杆塔水平接地导体一般有铜、镀铜扁钢、镀锌扁钢三种。铜的引流效果和耐腐蚀性最好,,是最适合做设备接地引下线、地网水平接地导体、电缆沟及杆塔水平接地导体。但是铜的价格很高,而且会被小偷偷。镀锌扁钢是现在用的最多的水平接地导体,但是它的引流效果和耐腐蚀性都不怎么理想。

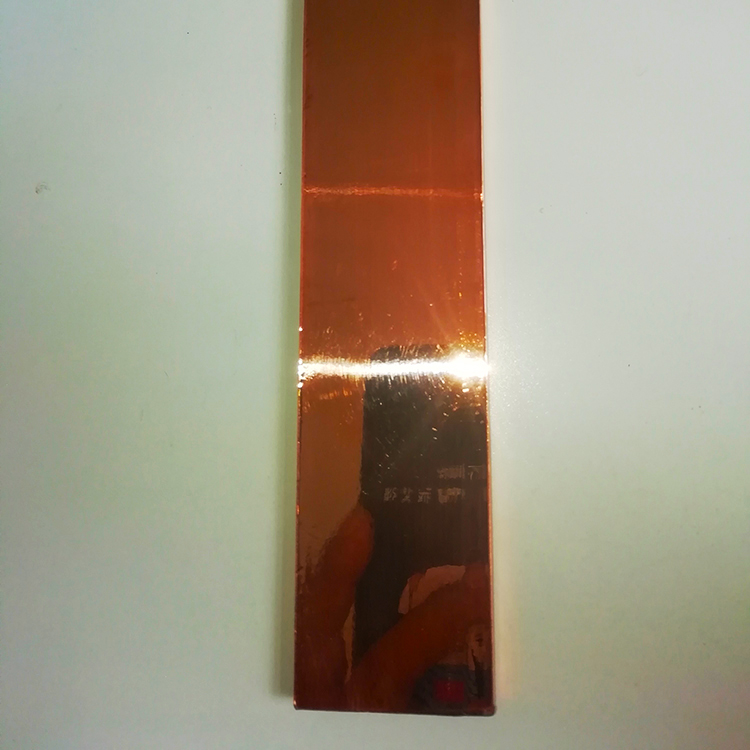

铜覆钢扁钢接地干线

扁钢工艺特点:
1.制造工艺特点:
采用电镀生产工艺,实现铜与钢的高度结合。外表铜层为含量99.99%电解铜份分子组成,它既克服了套管法生产工艺存在的原电池反应的弊端,又解决了热浸连铸工艺存在的铜层纯度不足及表面铜层阴阳面等弊端。
2.防腐性能优良
材料表明铜层较厚且为99.99%的电解铜分子,平均厚度大于0.25mm,因而耐腐蚀性强,使用寿命长达50年以上。
3.导电性能更佳
由于表层铜层由99.99%的电解铜分子组成,因而具有优良的导电性能,自身电阻远远低于常规材料。
4.使用范围更广
该产品适用于不同湿度、温度及ph值的土壤条件。
5.安装安全快捷
配件齐全,使用专用连接管或采用倍速达热熔焊剂连接,接头牢固,安装便捷,大大提高了施工效率。
6.建造成本降低
对比传统上采用纯铜材料接地,成本大幅度下降

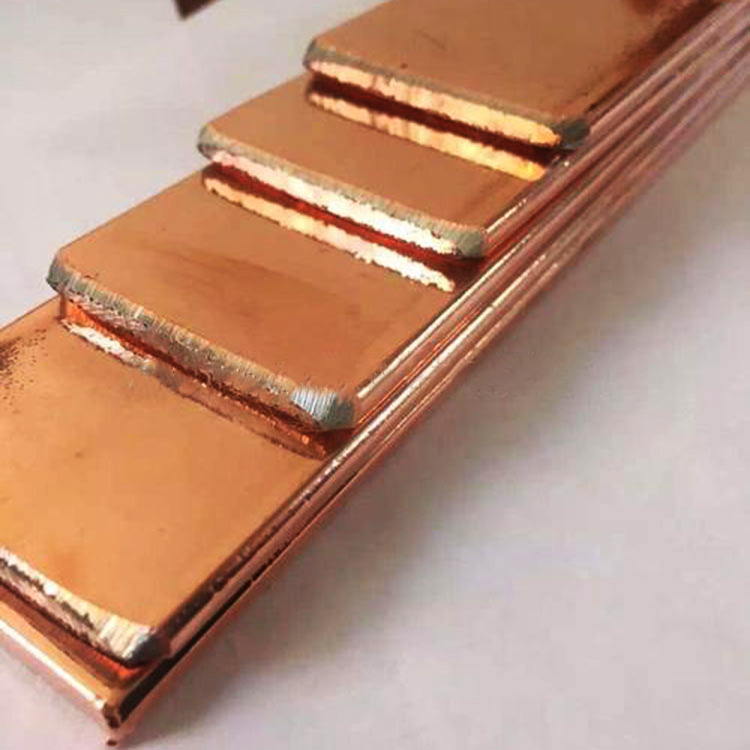

 铜包钢扁钢接地干线

铜覆钢扁钢规格及型号

规格型号

尺寸(mm)

长度(m)

铜层厚度(mm)

千克/

254

25X4

6

0.254

0.79

303

30X3

6

0.254

0.71

304

30X4

6

0.254

0.94

404

40X4

6

0.254

1.25

505

50X5

6

0.254

1.96

606

60X6

6

0.254

2.82

727

7X27

6

0.254

1.48

808

80X8

6

0.254

5.02

扁钢的接地网施工过程中接地母线安装方法:

安装室内接地母线前,应先沿墙壁踢脚线上沿预埋母线支架,如室内墙壁无踢脚线时接地母线下沿距地面应保持200mm的间距。

2、接地母线在安装前,应先将刷好漆的扁钢在地面上焊接起来,然后再安装。

3、室内接地母线沿墙敷设后,母线与其支架应焊接在一起。

4、电缆沟内及室内接地母线安装后,应对所有电焊连接部位及漆膜损伤部位进行补漆处理。

5、测量接地电阻:对接地装置应进行接地电阻测试,应符合设计规定

6、电缆沟内的接地母线设置在电缆支架第一层处的预埋件上,母线与预埋件之间暂时采用电焊点焊,待焊接电缆支架时,再将它们全部焊接起来。

铜覆钢扁钢接地干线施工现场

铜覆钢扁钢用途

铜包钢扁钢一般应用于防雷地网组建,根据图纸电阻率要求可实现并排多跟配合垂直接地体组成防雷接地泄流电网。也可作为引上或引下线使用,用途广泛实现不同防雷接地工程使用。铜包钢扁线广泛应用高频同轴电缆、网络通信、电气化铁路、铁路轻轨、电力和石化系统的接地线等。
