接地模块系列

产品名称:

产品描述:

接地模块系列

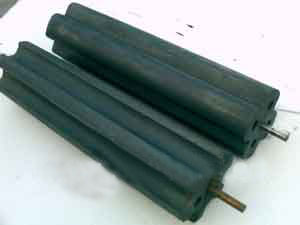

圆柱型接地模块是一种以非金属材料为主的接地体,它由导电性、稳定性较好的非金属矿物和电解物质组成,增大了接地体本身的散流面积,减小了接地体与土壤之间的接触电阻,具有强吸湿保湿能力。

详细介绍:

 圆柱型接地模块是一种以非金属材料为主的接地体,它由导电性、稳定性较好的非金属矿物和电解物质组成,增大了接地体本身的散流面积,减小了接地体与土壤之间的接触电阻,具有强吸湿保湿能力,使其周围附近的土壤电阻率降低,介电常数增大,层间接触电阻减小,耐腐蚀性增强,因而能获得较小的接地电阻和较长的使用寿命。

  接地模块主要性能

  1、耐腐蚀、无毒害、使用寿命长、安装方便

  2、能吸湿保湿、接地电阻低,要比相同尺寸的钢管接地体低22%~40%

  3、大电流冲击后阻值不增大,也无变硬、发脆、断裂现象

  4、在高土壤电阻率地域接地,能有效地降低接地电阻

  5、接地电阻受季节影响小,阻值能保持长期稳定

  接地模块分为分类:

  三孔三棱型;三孔六棱型;实心六棱型;有实心圆柱型;三孔圆柱型;圆形;方形六种接地模块。

  主要特性:

  1、降阻特性

  JHY-MK系列接地模块采用非金属导电物质为主剂,是无机物理型降阻产品,无化学污染物。电阻率低至0.15Ωm。

  2、 长效特性

  JHY-MK系列接地模块所采用非金属导电物质具有良好的化学生物稳定性,保证产品使用后长期有效,接地模块材质本身超过20年的寿命。

  3、防腐蚀特性

  被接地模块包裹的金属电极,隔绝土壤中氧和水分与接地极的接触,从而大大降低金属电极的腐蚀速度,尤其是在盐碱土壤中使用,其效果更为明显,经过开挖试验,接地体表面形成钢灰色的钝化膜,接地体无腐蚀迹象,并且钝化膜有进一步保护接地体免遭腐蚀的作用。可根据客户的要求,将模块中间的金属电极换成铜等耐腐蚀的高导电金属,使寿命达到30年以上。



技术参数

外型

型号

外型尺寸(mm)

电极规格及长度(mm)

重量(kg)

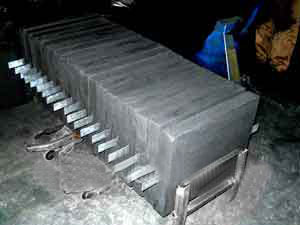

方型

JHY_HX500F

500×400×60

镀锌扁钢,-40×4×740

20

JHY_HX600F

600×400×60

镀锌扁钢,-40×4×840

24

圆柱型



JHY_HX1508F

Φ150×800

铜包(或镀锌)圆钢,Φ12×1100

30

JHY_HX1510F

Φ150×1000

镀锌钢管,Φ18×1300

35

JHY_HX1508M

Φ150×800

铜包(或镀锌)圆钢,Φ12×1100

25

梅花型





JHY_HX1510M

Φ150×1000

镀锌钢管,Φ18×1300

30

JHY_HX2008M

Φ200×800

镀锌钢管,Φ26×1100

35

JHY_HX2010M

Φ200×1000

镀锌钢管,Φ26×1300

40

JHY_HX2613M

Φ200×1300

镀锌钢管,Φ26×1600

52
