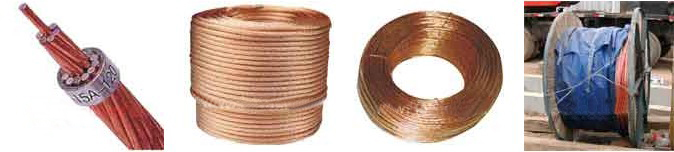

铜包钢绞线由一定根数的铜包钢单线绞制而成。 电镀铜包钢单线及绞线是含良99.9%的电解铜均匀电镀到低碳钢芯上加工而成的新型符合材料,该产品既有钢的强度和韧性,又有铜的良好导电性和耐腐蚀性能。相比铜单线具有密度小, 强度高,造价低等优点,是传统纯铜单线的更新换代产品。铜包钢绞线进行包塑加工成引向专用线――黄绿铜包钢接地线。传统上,防雷接地导体(铜包钢接地线)多采用镀锌钢或纯铜,就导电性能使用寿命来说,镀锌钢不如纯铜导体,但纯铜导体则价格昂贵,不如镀锌钢经济。采用铜钢复合接地导体,既能像纯铜一样承载良好的导电性能,又有钢的强度,并且大大节省了工程材料造价。根据“集肤效应”,当接地导体表面铜层达到一定厚度的时候,钢芯载流微小,因此可以替代纯铜。
铜包钢绞线适用环境:

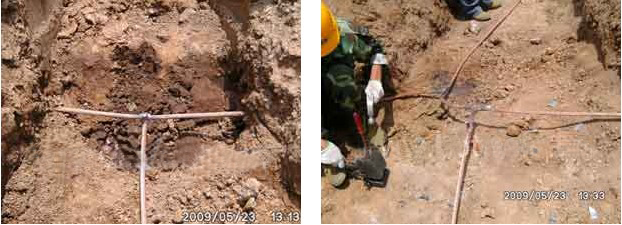

铜包钢绞线 一般环境和潮湿、盐碱、酸性土壤极产生化学腐蚀介质的特殊环境等高要求的工作接地、保护接地、防雷接地、防静电接地的水平接地体。
型号规格
型号规格 |
截面积( mm2) |
单根直径( mm ) |
结构股数 |
整根直径( mm ) |
参考重量( kg/km ) |
JHY 16C |
16 |
1.70 |
7 |
5.10 |
130 |
JHY 25C |
25 |
2.12 |
7 |
6.36 |
200 |
JHY 35C |
35 |
2.52 |
7 |
7.50 |
280 |
JHY 50C |
50 |
3.00 |
7 |
9.00 |
410 |
JHY 70C |
70 |
3.50 |
7 |
10.60 |
590 |
JHY 95C |
95 |
2.52 |
19 |
12.60 |
780 |
JHY 120C |
120 |
2.80 |
19 |
14.00 |
980 |
JHY 150C |
150 |
3.15 |
19 |
15.80 |
1230 |
JHY 185C |
185 |
3.50 |
19 |
17.50 |
1520 |
JHY 240C |
240 |
4.00 |
19 |
20.00 |
1970 |
JHY 300C |
300 |
3.15 |
37 |
|
2460 |
JHY 400C |
400 |
3.70 |
37 |
|
3280 |
铜包钢圆线
名称 |
外径直径(mm) |
型号 |
铜包钢圆线 |
4 |
SG04 |
铜包钢圆线 |
6 |
SG06 |
铜包钢圆线 |
8 |
SG08 |
铜包钢圆线 |
10 |
SG10 |
铜包钢圆线 |
12 |
SG12 |
铜包钢圆线 |
14 |
SG14 |
铜包钢扁钢
尺寸(mm) |
截面积(mm) |
零件号 |
供货长度 |
20 3 |
60 |
JHY203 |
长度6-9米
|
25 4 |
100 |
JHY254 |
|
30 4 |
120 |
JHY304 |
|
30 5 |
150 |
JHY305 |
|
40 4 |
160 |
JHY404 |
|
40 5 |
200 |
JHY405 |
|
50 5 |
250 |
JHY505 |
|
50 6 |
300 |
JHY506 |
多股裸铜绞线
截面积(m㎡) |
数量/单根截面积(根/m㎡) |
零件号 |
16 |
7/1.70 |
JHY016 |
25 |
7/2.14 |
JHY025 |
35 |
7/2.52 |
JHY035 |
50 |
19/1.78 |
JHY050 |
70 |
19/2.14 |
JHY070 |
95 |
19/2.52 |
JHY095 |
120 |
37/2.03 |
JHY120 |
150 |
37/2.25 |
JHY150 |
185 |
37/2.52 |
JHY185 |
240 |
61/2.25 |
JHY240 |
300 |
61/2.52 |
JHY300 |
400 |
61/2.85 |
JHY400 |
