防雷接地在机房方面的规范

针对雷电的威胁，机房采取的防雷接地应符合下列 技术要求：

　　(1)无线通信天线塔上应设避雷针，塔上的天馈线和其他设施都应在其保护范围内。

　　(2)避雷针的雷电流引下线应专设，引下线应与避雷针及塔基接地网相互焊接连通。

　　(3)天线塔上的天线支架、框架、航空标志灯架、馈线走线架都应良好接地; 天线馈线及塔灯控制线的金属外护层应在塔顶及进机房入口处的外侧 近接地;走线架上塔的天线馈线，应在其转弯上方 0.5～1m 范围内作良好接地;在进机房入口处，天线的馈线应对地加装馈线避雷器，塔灯控制线的每根相线均应分别对地加装氧化锌无间隙避雷器，零线直接接地。

　　(4)天线塔位于机房建筑物旁边时，天线塔的接地网与机房地网之间，至少应有两处(间隔 3～5m)相互焊接连通;当天线塔位于机房建筑物屋顶时，金属支撑杆和雷电流引下线应至少在两个不同方向与屋顶的避雷带 连接。

　　(5)机房屋顶应设避雷带和避雷网。避雷网的网格尺寸宜满足要求，并应与 避雷带一一焊接连通。

　　(6)建筑物的雷电流引下线不应少于两根，其间距不应大于 18m;该引下线 可利用机房四角柱内两根以上主钢筋，上端与避雷带、下端与地网 焊接连通。 机房屋顶上的其它金属设施亦应 近与避雷。

　　(7)避雷网的网格、城区内的基站、控制中心或山顶上的基站、控制中心屋 顶装有天线、天线塔、烟囱、风管或其他突出物时，应在其上部安装避雷针或架 空防雷线，使屋顶上所有物体都在其保护范围内。

　　(8)由屋顶进入机房的馈线，应采用具有金属外护层的电缆，其金属外护层 在进机房入口处，应 近与屋顶避雷带焊接连通，电缆内的芯线应在入口处一一 近对地加装保安器

　　(9)机房内所有通信设备及供电设备正常不带电的金属部分、通信设备所设 防雷保安器的接地端以及其他金属构件均应作保护接地，严禁作接零保护。

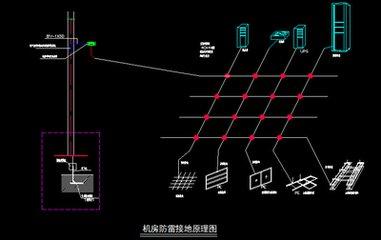

　　机房应采用四组接地方式：

　　(1)交流工作接地，接地电阻值≤4 欧姆;

　　(2) 保护接地 PE，接地电阻值≤4 欧姆;

　　(3)计算机直流接地 TE，接地电阻值≤1 欧姆;

　　(4)防雷接地，接地电阻值≤4 欧姆;

　　计算机机房宜采用四种接地共用一组接地装置，其接地电阻值≤1 欧姆。机房使用低压电力电缆的三根相线及零线在进交流屏之前,应分别 近 对地加装避雷器;电力变压器低压侧的每根相线应分别 近对地加装避雷器。交 流屏输入端、自动稳压稳流的控制电路,均应有雷电浪涌过电压防护装置。
