建筑物防雷分类及各类建筑物接地阻值要求

  • 发布者:金昊源防雷器材

    发布日期:2019年07月30日
  •

    建筑物的防雷分类

    建筑物应根据其重要性、使用性质、发生雷电事故的可能性和后果,按防雷要求分为三类。

    第一类防雷建筑物:

    一、凡制造、使用或贮存药、火耀、起刨耀、火工品等大量炸物质的建筑物,因电火花而引起炸,会造成巨大破坏和人身伤亡者。

    二、具有0区或10区炸危险环境的建筑物。

    三、具有1区炸危险环境的建筑物,因电火花而引起炸,会造成巨大破坏和人身伤亡者。

    第二类防雷建筑物:

    一、国家级重点文物保护的建筑物。

    二、国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站、国宾馆、国家级档案馆、大型城市的重要给水水泵房等特别重要的建筑物。

    三、国家级计算中心、国际通讯枢组等对国民经济有重要意义且装有大量电子设备的建筑物。

    四、制造、使用或贮存炸物质的建筑物,且电火花不易引起炸或不致造成巨大破坏和人身伤亡者。

    五、具有1区炸危险环境的建筑物,且电火花不易引起炸或不致造成巨大破坏和人身伤亡者。

    六、具有2区或11区炸危险环境的建筑物。

    七、工业企业内有炸危险的露天钢质封闭气罐。

    八、预计雷击次数大于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。

    九、预计雷击次数大于0.3次/a的住宅、办公楼等一般性民用建筑物。

    注:预计雷击次数应按本规范附录一计算。

    第三类防雷建筑物:

    一、省级重点文物保护的建筑物及省级档案馆。

    二、预计雷击次数大于或等于0.012次/a,且小于或等于0.06次/a的部、省级办公建筑物及其它重要或人员密集的公共建筑物。

    三、预计雷击次数大于或等于0.06次/a,且小于或等于0.3次/a的住宅、办公楼等一般性民用建筑物。

    四、预计雷击次数大于或等于0.06次/a的一般性工业建筑物。

    五、根据雷击后对工业生产的影响及产生的后果,并结合当地气象、地形、地质及周围环境等因素,确定需要防雷的21区、22区、23区火灾危险环境。

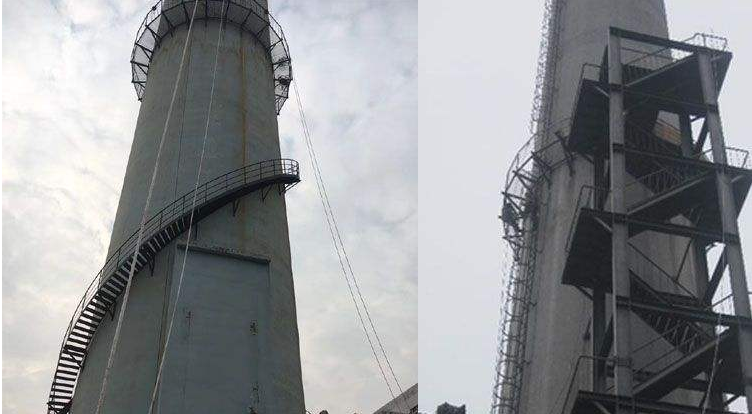

    六、在平均雷暴日大于15d/a的地区,高度在15m及以上的烟囱、水塔等孤立的高耸建筑物;在平均雷暴日小于或等于15d/a的地区,高度在20m及以上的烟囱、水塔等孤立的高耸建筑物。



    接地装置

    共用接地系统的要求

    除第一类防雷建筑物独立避雷针和架空避雷线(网)的接地装置有独立接地要求外,其他建筑物应利用建筑物内的金属支撑物、金属框架或钢筋混凝土的钢筋等自然构件、金属管道、低压配电系统的保护线(PE)等与外部防雷装置连接构成共用接地系统。当互相邻近的建筑物之间有电力和通信电缆连通时,宜将其接地装置互相连接。

    独立接地的要求

    第一类防雷建筑物的独立避雷针和架空避雷线(网)的支柱及其接地装置至被保护物及与其有联系的管道、电缆等金属物之间的距离应符合GB50057-1994中第3.2.1条第五款的规定。第二类和第三类防雷建筑物在防雷接地装置独立设置时,地中距离应符合GB50057-1994中第3.3,4条和第3.4.2条的规定。

    接地装置的接地电阻值设计要求

    第一类防雷建筑物防雷装置≤10Ω  天气雷迏站共用接地≤4Ω

    第二类防雷建筑物防雷装置≤10Ω  配电电气装置总接地装置(A类)≤10Ω

    第三类防雷建筑物防雷装置≤30Ω  配电变压器(B类)≤4Ω

    汽车加油、加气站防雷装置≤10Ω有  线电视接收天线杆≤4Ω

    电子计算机机房防雷装置≤10Ω   卫星地球站≤5Ω

    1:第一类防雷建筑物防雷波侵人时,距建筑物100m内的管道,每隔25m接地一次的冲击接地电阻值不应大于20Ω。

    2:第二类防雷建筑物防雷电波侵人时,架空电源线人户前两基电杆的绝缘子铁脚接地冲击电阻值不应大于30Ω。钢罐接地电阻不应大于30Ω。

    3:第三类防雷建筑物中属于建筑物接地电阻不应大于10Ω。

    4:加油加气站防雷接地、防静电接地、电气设各的工作接地、保护接地及信息系统的接地等,宜共用接地装置,其接地电阻不应大于4Ω。

    5:电子计算机机房宜将交流工作接地(要求≤4Ω)、交流保护接地(要求≤4Ω)、直流工作接地(按计算机系统具体要求确定接地电阻值)、防雷接地共用一组接地装置,其接地电阻按其中最小值确定。

    6:雷迏站共用接地装置在土壤电阻率小于100Ω*m时,宜≤1Ω;土壤电阻率为100Ω*m~300Ω*m时,宜≤2Ω;土壤电阻率为300Ω*m~1000Ω*m时,宜≤4Ω;当土壤电阻率)1000Ω*m时,可适当放宽要求。

    7:按GB50057规定,第一、二、三类防雷建筑物的接地装置在一定的土壤电阻率条件下,其地网等效半径大于规定值时,可不增设人工接地体,此时可不计及冲击接地电阻值。
